le char M4 Sherman

Message par kaamelott lancelot le Jeu 7 Fév - 18:47

Le Medium Tank M4 est le char américain moyen le plus produit, pendant la Seconde Guerre mondiale : près de cinquante mille exemplaires sont réalisés dans des versions très variées. Son surnom de Sherman, lui est attribué par les Britanniques, quand ils reçoivent leurs premiers exemplaires dans le cadre de la loi de prêt-bail, continuant sa tradition de nommer les chars d'origine américaine d'après le nom d'un général célèbre de ce pays. L'US Army adopte par la suite ce surnom, et le Medium Tank M4 est dès lors appelé M4 Sherman. Les Canadiens, par contre, surnomment les leurs Grizzly, et les Soviétiques Emcha.



Conception et début de la production de masse

Le char M4 est le descendant direct de son prédécesseur, le M3 Lee, dont il reprend en grande partie le châssis. Le travail sur le char commence le 29 août 1940, juste après la décision de mettre en production le M3. En mars 1941, une tourelle pouvant embarquer un canon de 75 mm est conçue, et en septembre le prototype T6 est achevé et envoyé au centre d'essais d'Aberdeen. Ceux-ci se révélant satisfaisants, on décide de lancer une production de masse du modèle.


Le programme de fabrication implique onze usines, réparties sur tout le territoire des État-Unis. Cependant, le groupe moteur prévu, un V8 Ford de 500 CV, n’en est encore qu’à la fin des essais quand la production des premiers chars s’achève. Pour y remédier, l’armée américaine utilise ce qui existe déjà. Comme pour le M3, plusieurs dérivés utilisant des groupes propulseurs et des techniques de production différents sont donc mis au point. Cette politique permet de diversifier au maximum les sources d'approvisionnement, en particulier des moteurs, et d'utiliser les capacités des usines sans bouleverser leurs techniques de travail. Cette souplesse, associée au fait que le M4 partage beaucoup d'éléments avec le M3, permet un démarrage très rapide de la production, la cadence mensuelle de sortie atteignant mille exemplaires dès la mi-1942.

Cinq versions du char sont donc produites et évoluent en parallèle.

* Les premiers à entrer en production sont les M4A1, qui se caractérisent par une caisse réalisée avec des éléments coulés, dont les arêtes sont moins anguleuses. Il sont motorisés par un moteur issu de l'aviation, le Continental R-975C-1, un neuf cylindres en étoile à refroidissement par air, déjà utilisé par le M3. Les premiers modèles sortent en février 1942, aux usines Lima Locomotive Works, Pacific Car and Foundry et Pressed Steel Car.
* Ils sont suivis en avril par les premiers M4A2 qui, outre le passage à une caisse soudée, bénéficient d'un moteur diesel General Motors de 13,7 litres de cylindrée, le GM 6-71 (en fait un jumelage de deux moteurs de bus Greyhound). Ils sont eux produits par la Fisher Tank Division à Grand Blanc et Pullman Standard Car.
* Les premiers M4, avec une caisse soudée et un R-975, eux sortent en juillet aux usines Lima Locomotive Works, Pacific Car and Foundry et Pressed Steel Car.
* Entre temps en juin, Ford a lancé la production du M4A3, lui aussi assemblé par soudure mais motorisé par son moteur à essence GAA-III refroidi par liquide.
* En juillet apparaît le M4A4, produit par le Detroit Tank Arsenal, émanation du groupe Chrysler, propulsé par un groupe moteur un peu particulier déjà expérimenté sur certains M3, le Chrysler Multi Bank A-57, constitué de cinq moteurs d'automobile à six cylindres en ligne, réunis par leur transmission. La taille de ce groupe a nécessité l'agrandissement du compartiment moteur et les Américains, peu confiant dans sa fiabilité, le destinent uniquement à l'envoi aux termes du prêt-bail.



Les premiers exemplaires de M4 comportent deux caractéristiques issues du T6, qui disparaissent assez rapidement : deux mitrailleuses fixes de caisse M1919A4, réglables en élévation de -6° à +8°, actionnées par le conducteur. Elles sont supprimées dès le 6 mars 1942. Une grande porte latérale sur le flanc de la caisse, servant pour l'accès rapide de l'équipage, est supprimée également.

Les premiers exemplaires sont armés d'un canon M2 de 75 mm, plus court que le canon M3 monté sur le char M3, et qui nécessite le montage de contrepoids au niveau de la bouche pour rester compatible avec la stabilisation gyroscopique de l'armement. Le montage du M3 élimine ensuite le besoin de ces contrepoids. L'affût de canon initial, le M34 est bientôt supplanté par le M34A1 qui, plus large, embarque une lunette directe en plus du périscope de visée de son prédécesseur. De plus, le bouclier de la mitrailleuse coaxiale M1919A4, auparavant indépendant, est rendu solidaire de celui du canon.

À partir de l'été 1942, une nouvelle suspension dite Heavy-duty est montée sur les M4 de toutes versions. La petite roue de retour de la chenille est déplacée sur l'arrière de la bougie, et les ressorts verticaux voient leur diamètre accru de 2,5 cm. Les roues de route à rayons, employées sur les premiers M4A2, disparaissent assez vite au profit de modèles pleins.

Les premiers engagements du char révèlent qu'il a tendance à s'enflammer assez facilement après avoir été atteint par un obus antichar. Après une étude, on attribue ce défaut aux compartiments latéraux de munitions et, pour amoindrir la vulnérabilité, on ajouta une applique soudée de blindage couvrant leur emplacement. Par la suite, la protection de la caisse est entièrement repensée. Les compartiments de stockage de munitions adoptent la technologie du stockage humide, dans laquelle les dix casiers de dix obus sont plongés dans un bac de 140 litres d'eau, additionnée de méthanol comme antigel et d'un produit anticorrodant. De plus, la partie avant de la caisse est entièrement redessinée, l'inclinaison de la plaque de blindage passant de 56° à 47° et son épaisseur de 51 à 64 mm. À cette occasion, les fentes de vision directe du pilote cèdent la place à de nouveaux épiscopes. Ce nouveau char, désigné M4A3(75)W ou M4A3W (le W pour Wet humide, en référence à son système de stockage de munitions), mieux protégé, sert de base aux développements ultérieurs du Sherman.

Les efforts suivants vont porter sur la puissance de feu du M4, qui montre ses limites face aux chars allemands les plus modernes comme les Panther, ou les Tigre. Le premier essai est britannique, avec le montage de leur canon de 17 livres dans une tourelle standard de Sherman. Connu sous la dénomination "Sherman Firefly" (libellule), il est particulièrement réussi, et se révèle déterminant pour lutter contre les chars de la Wehrmacht, au cours des opérations en Afrique et en France. Tant et si bien que même les unités américaines l'adoptent, 80 exemplaires de M4A3 étant ainsi transformés.

Cependant, l'industrie aux États-Unis adopte une autre solution pour sa production, en montant une nouvelle tourelle T23 embarquant un canon de calibre 76,2. Ce dernier, le M1, est de fabrication nationale et non britannique. Les premiers chars M4A1(76)W, armés du nouveau canon apparaissent peu après le débarquement de Normandie, ils sont rapidement suivis par des M4A3(76)W.

Dans le même temps apparaît une version d'appui feu armée d'un obusier de 105 mm, le M10. Bien que fabriqué avec des caisses récentes, avec un glacis incliné à 47°, il est dépourvu pour des raisons de masse du système de stockage humide.

L'aboutissement de la série est la version M4A3E8, équipée de la nouvelle suspension HVVS (horizontal volute spring suspension) où les ressorts agissent dorénavant à l'horizontale. Bien que cette suspension ne lui apporte pas un gain de vitesse sur route, étant combinée avec de nouvelles chenilles plus larges T80 ou T84 elle se révèle plus à l'aise en tout terrain, gagnant le surnom de Easy Eight (le huit facile). Elle est très utilisée à partir de la Bataille des Ardennes et au delà.

Emploi

Le Sherman est engagé pour la première fois au combat lors de la bataille d'El-Alamein, en octobre 1942. La 8e armée, lors de sa contre-offensive en possède 285 opérationnels, principalement des M4A1, mais aussi quelques A2. Très rapidement, il démontre d'excellentes qualités au combat. Il possède en particulier une très bonne fiabilité mécanique qui lui permet des taux de disponibilités importants, contrairement à beaucoup de chars de son époque. Son armement, avec un canon de 75 mm en tourelle, est une révolution pour les équipages britanniques, car il permet de tirer avec sans exposer la caisse du char, comme c'est le cas avec le M3 Lee. Par rapport au chars britanniques contemporains, armés de canon de 40 mm, ce canon a une puissance suffisante en tir antipersonnel, en particulier contre les servants des canons antichars, et se révèle efficace contre des chars comme les Panzer III et Panzer IV. Il a donc une influence déterminante dans la défaite infligée à l'Afrika Korps.

Cependant, il souffre aussi de graves défauts, qui vont apparaître, progressivement au cours de l'avancée des alliés en 1943. Le premier à être reconnu est sa tendance à prendre rapidement feu suite à un impact, qui lui valent les sobriquets peu flatteurs de Ronson par les Britanniques et Tommy Cooker par les allemands. Sa haute silhouette, avec ses 2,74 mètres, se révèle aussi préjudiciable sur le champ de bataille, en particulier dans le désert. Les plaques supplémentaires, puis le stockage humide et le nouveau glacis améliorent la situation, mais sa hauteur et ses flancs verticaux en feront toujours un char bien plus vulnérable que le char soviétique T-34, de masse équivalente. L'emploi de l'essence comme carburant participe surement aussi à la grande vulnérabilité du char, mais il est à noter qu'elle permet d'utiliser des moteurs plus compacts et donc moins lourds, et qu'elle est aussi plus adaptée à l'industrie pétrolière américaine.


C'est avec l'apparition des chars Tigre, en Tunisie, que la faible capacité de perforation du canon M3 se fait jour. Les Britanniques trouvent une parade avec l'usage de leur bon canon de 17 livres. Les Sherman spéciaux ainsi transformés, les Firefly, ne sont utilisés qu'à raison d'un ou deux par peloton de cinq. Pendant que les autres chars occupent le ou les blindés allemands de front, les Sherman Firefly tentent de se glisser sur le flancs de ceux-ci, où leurs obus ont de forte chance de pénétrer le blindage. Grâce à leur supériorité numérique et une bonne coordination due à l'emploi systématique de radio, cette tactique se révèle très efficace. Tout comme le T-34 sur le front Est, le Sherman constitue un bon char qui, bien qu'inférieur individuellement aux chars allemands, est capable d'exploiter sa supériorité numérique.
Article détaillé : Hobart's Funnies.

Une version amphibie est produite en ajoutant une jupe au tank, ainsi que deux hélices ; cette modification est appelée DD (Duplex Drive). Les Sherman amphibies participent au débarquement en Normandie. Seul un Sherman DD sur dix réussit à atteindre les plages de la Normandie : étant trop hauts, ils se renversent et coulent à pic, enfermant leur équipage dans le tank.

Aprés ce conflit, ce blindé servit encore en autre durant la guerre de Corée et dans les guerres Israélo-Arabe jusqu'en 1973.

Aujourd'hui encore, beaucoup de pays du tiers-monde utilisent ce blindé. Le Paraguay utilise, et maintient en état trois M4 Sherman.









Dernière édition par le Sam 9 Fév - 15:32, édité 1 fois
avatar
kaamelott lancelot
Paysan

Messages : 1486
Date d'inscription : 12/01/2008
Age : 33
Localisation : wasselonne

Revenir en haut Aller en bas

Re: le char M4 Sherman

Message par KAAMELOTT arthur le Jeu 7 Fév - 21:44

a quand une version airsoft snif.....
avatar
KAAMELOTT arthur
Chevalier KAAMELOTT

Messages : 9154
Date d'inscription : 04/12/2007
Age : 38
Localisation : huttenheim

http://kaamelott-airsoft67.forumpro.fr

Revenir en haut Aller en bas

Re: le char M4 Sherman

Message par kaamelott lancelot le Ven 8 Fév - 13:42

on peut toujour essayee dans construire un petit mais il faut de la place ca risque de pas le faire dans mon garage lol!
avatar
kaamelott lancelot
Paysan

Messages : 1486
Date d'inscription : 12/01/2008
Age : 33
Localisation : wasselonne

Revenir en haut Aller en bas

Re: le char M4 Sherman

Message par Invité le Sam 9 Fév - 11:05

vous savez pas mettre d'image???

moi ca me dit rien ce qu'il y a marqué laaaaaaaaaaaaaaaaa lol! lol!

Invité
Invité


Revenir en haut Aller en bas

Re: le char M4 Sherman

Message par kaamelott lancelot le Sam 9 Fév - 11:37

desole mais chaque chose en sont temps d abord les textes et ensuite le reste
avatar
kaamelott lancelot
Paysan

Messages : 1486
Date d'inscription : 12/01/2008
Age : 33
Localisation : wasselonne

Revenir en haut Aller en bas

Re: le char M4 Sherman

Message par KAAMELOTT arthur le Sam 9 Fév - 13:54

oula les photos faut attendre un peu mais ca va venir question de temps!et de madame autorisations la j'ai 17 minute a etre ici pas une de plus ........faut pas ce marié les gars c'est l'enfer.......(parole d'un jeune marié)
avatar
KAAMELOTT arthur
Chevalier KAAMELOTT

Messages : 9154
Date d'inscription : 04/12/2007
Age : 38
Localisation : huttenheim

http://kaamelott-airsoft67.forumpro.fr

Revenir en haut Aller en bas

Re: le char M4 Sherman

Message par kaamelott lancelot le Sam 9 Fév - 15:05

pas besoin de ce marié pour avoir l enfer !!!!!!!!!!!!!!!!!!!!!!!!
avatar
kaamelott lancelot
Paysan

Messages : 1486
Date d'inscription : 12/01/2008
Age : 33
Localisation : wasselonne

Revenir en haut Aller en bas

Re: le char M4 Sherman

Message par KAAMELOTT arthur le Sam 9 Fév - 18:01

bien vrai ca sens le vecu..........?
avatar
KAAMELOTT arthur
Chevalier KAAMELOTT

Messages : 9154
Date d'inscription : 04/12/2007
Age : 38
Localisation : huttenheim

http://kaamelott-airsoft67.forumpro.fr

Revenir en haut Aller en bas

Re: le char M4 Sherman

Message par kaamelott lancelot le Sam 9 Fév - 23:06

chaque jour est un combat!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!vivement l egalité des sexes !! tu ma compris lol! lol!
avatar
kaamelott lancelot
Paysan

Messages : 1486
Date d'inscription : 12/01/2008
Age : 33
Localisation : wasselonne

Revenir en haut Aller en bas

Re: le char M4 Sherman

Message par Invité le Dim 10 Fév - 0:09

No No Twisted Evil Twisted Evil

Invité
Invité


Revenir en haut Aller en bas

Re: le char M4 Sherman

Message par kaamelott lancelot le Dim 10 Fév - 0:14

je croix que c pas pour tout de suite l egalite lol! lol!
avatar
kaamelott lancelot
Paysan

Messages : 1486
Date d'inscription : 12/01/2008
Age : 33
Localisation : wasselonne

Revenir en haut Aller en bas

Re: le char M4 Sherman

Message par KAAMELOTT arthur le Dim 10 Fév - 9:11

je suis sur que si hitler était une femme l'europe serai encore nazis!!!
elles lachent jamais le morceau......
avatar
KAAMELOTT arthur
Chevalier KAAMELOTT

Messages : 9154
Date d'inscription : 04/12/2007
Age : 38
Localisation : huttenheim

http://kaamelott-airsoft67.forumpro.fr

Revenir en haut Aller en bas

Re: le char M4 Sherman

Message par [Spetsnaz] Wardog le Dim 10 Fév - 9:37

Il manque pour ce char des photos de variantes par exemple la version bulldozer, démineur, amphibie et meme ma préférée => avec une batterie de roquettes sur la tourelle. Je pensais que c'était un mythe de jeux vidéo... jusqu'a ce que je tombe sur des images d'archives. (variante CALIOPE)

"Le Calliope est une variante modifiée du Sherman, armée avec une batterie de fusée et avec son canon standard. Les roquettes au nombre de 6O du Calliope fournissent un large-secteur de dommages , qui peut facilement décimer des formations étroitement emballées d'infanterie."


avatar
[Spetsnaz] Wardog
Paysan

Messages : 79
Date d'inscription : 07/02/2008
Age : 35

Revenir en haut Aller en bas

Re: le char M4 Sherman

Message par kaamelott lancelot le Dim 10 Fév - 10:15

super merci de nous aider !!! avec les explications merci ! sinon petite dédicace a nos amis buveur de wodka lol! :lol!:avec les batailles en russie!!
avatar
kaamelott lancelot
Paysan

Messages : 1486
Date d'inscription : 12/01/2008
Age : 33
Localisation : wasselonne

Revenir en haut Aller en bas

Re: le char M4 Sherman

Message par kaamelott lancelot le Dim 10 Fév - 10:26

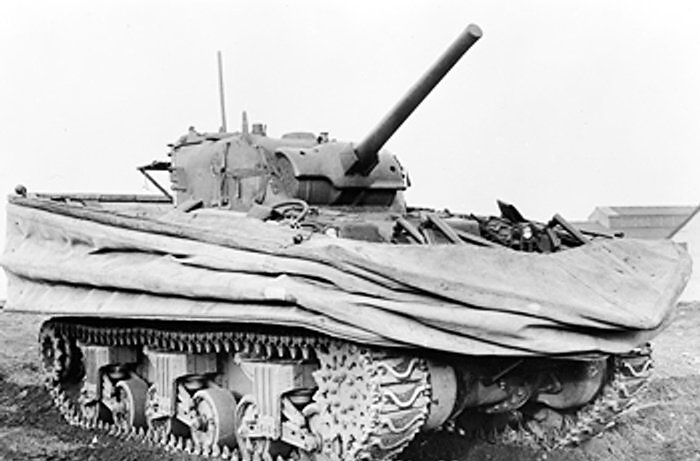

Char DD amphibie



M4 avec canon howitzer 105 mm et lame de bulldozer



M4A3R3 avec lance-flammes.
avatar
kaamelott lancelot
Paysan

Messages : 1486
Date d'inscription : 12/01/2008
Age : 33
Localisation : wasselonne

Revenir en haut Aller en bas

Re: le char M4 Sherman

Message par kaamelott lancelot le Dim 10 Fév - 10:33

Sherman Jumbo

États-Unis
Char moyen

En l'absence d'un char lourd pour le débarquement prévu en France, les Américains renforcèrent le blindage avant d'un Sherman M4A3 (moteur Ford), modifièrent la suspension et changèrent la tourelle pour obtenir un char de rupture, capable de résister aux coups de l'adversaire. Les derniers chars de la série furent même réarmés avec un canon de 76 mm, plus puissant. Le prix à payer était une perte sensible de mobilité



Spécifications techniques
Production 254 unités de juin 1944 à juillet 1944
Motorisation Ford GAA de 500 Ch. / Conso: 475 litres aux 100 (réservoir de 764 litres)
Vitesse maximale 35 km/h
Autonomie 261 km
Équipage 5 hommes
Masse 38,1 tonnes / Pression au sol: 1.00 kg/cm²
Longueur 6,27 m
Hauteur 2,95 m
Largeur 2,94 m
Blindage Min: 25 mm / Max: 178 mm
Armement Canon M3 de 75 mm ; mitrailleuse MG HB M2 de calibre .50 ; 2 mitrailleuses MG Browning M1919 A4 de calibre .3


Sherman II A (M4A1 (76) W)

États-Unis
Char moyen

C'était une coque de Sherman M4A1 (le Sherman II pour les Britanniques) avec la tourelle d'un autre char moyen américain (le T-23), qui ne servit pas hors des USA. Ainsi réarmé, le Sherman pouvait affronter les panzers allemands avec de meilleures chances de succès, tout en restant toujours aussi vulnérable.



Spécifications techniques
Production 3 426 unités de janvier 1944 à juillet 1945
Motorisation Continental R975 C4 de 425 Ch. / Conso: 494 litres aux 100 (réservoir de 796 litres)
Vitesse maximale 34 km/h
Autonomie 161 km
Équipage 5 hommes
Masse 32,0 tonnes / Pression au sol: 1.02 kg/cm²
Longueur 7,47 m
Hauteur 2,97 m
Largeur 2,67 m
Blindage Min: 25 mm / Max: 108 mm
Armement Canon M1 L/55 de 76 mm ; mitrailleuse MG HB M2 de calibre .50 ; 2 mitrailleuses MG Browning M1919 A4 de calibre .3
avatar
kaamelott lancelot
Paysan

Messages : 1486
Date d'inscription : 12/01/2008
Age : 33
Localisation : wasselonne

Revenir en haut Aller en bas

Re: le char M4 Sherman

Message par KAAMELOTT arthur le Dim 10 Fév - 13:03

lu wardog tu as enfin peu venir!!!

merci a toi pour ton aide c'est un forums libre ouvert a tous ce qui veulent bien y venir .
comme on la dis on complète au fur et a mesure et je pense que tous cela va mettre un sacres petit bout de temps donc patiente ou alors venez nous aider!


j'attends ta petit présentation des que tu peu a+

ps jolie avatar
avatar
KAAMELOTT arthur
Chevalier KAAMELOTT

Messages : 9154
Date d'inscription : 04/12/2007
Age : 38
Localisation : huttenheim

http://kaamelott-airsoft67.forumpro.fr

Revenir en haut Aller en bas

Re: le char M4 Sherman

Message par [Spetsnaz] Wardog le Dim 10 Fév - 15:21

Mais j'ai déjà posté ma présentation, regardes bien

Merci pour l'avatar, j'essaie de faire un embleme par site, je tiens le coup pour le moment bounce

Et c'est toujours avec plaisir que je vous aide un peu. Lancelot a bien complété les infos on dirait, merci à vous pour cette clairvoyant et ce soucis de mise en place de documentation d'époque king
avatar
[Spetsnaz] Wardog
Paysan

Messages : 79
Date d'inscription : 07/02/2008
Age : 35

Revenir en haut Aller en bas

Re: le char M4 Sherman

Message par KAAMELOTT arthur le Dim 10 Fév - 17:20

lu j'ai écris trop vite lol j'aurais du regarder
comptant de te voir ici ou ailleurs!


ps que c'est petit un sherman a cotes d'un tigre!


Dernière édition par le Dim 10 Fév - 22:27, édité 1 fois
avatar
KAAMELOTT arthur
Chevalier KAAMELOTT

Messages : 9154
Date d'inscription : 04/12/2007
Age : 38
Localisation : huttenheim

http://kaamelott-airsoft67.forumpro.fr

Revenir en haut Aller en bas

Re: le char M4 Sherman

Message par kaamelott lancelot le Dim 10 Fév - 17:24


citation :

Et c'est toujours avec plaisir que je vous aide un peu. Lancelot a bien complété les infos on dirait, merci à vous pour cette clairvoyant et ce soucis de mise en place de documentation d'époque



merci beaucoup pour cette fleur !! Very Happy des que j aurai d autre dossier je complet avec les russes et les allemands
avatar
kaamelott lancelot
Paysan

Messages : 1486
Date d'inscription : 12/01/2008
Age : 33
Localisation : wasselonne

Revenir en haut Aller en bas

Sherman

Message par squ@le le Mar 23 Déc - 23:30

Allez...parce que c'est vous


MON BEBE....



avatar
squ@le
Paysan

Messages : 132
Date d'inscription : 10/07/2008
Age : 39
Localisation : Sélestat

Revenir en haut Aller en bas

Re: le char M4 Sherman

Message par kaamelott lancelot le Mar 23 Déc - 23:35

y en a qui on de la chance !!! ca doit etre top d etre dedans
avatar
kaamelott lancelot
Paysan

Messages : 1486
Date d'inscription : 12/01/2008
Age : 33
Localisation : wasselonne

Revenir en haut Aller en bas

re

Message par squ@le le Mar 23 Déc - 23:44

LOL

je mesure 1,82m pour 100 kilos...c'est extrèmement difficile pour moi de rentrer et surtout de sortir de cet engin...lol


( mais pour 45 000 euros il est à toi ! )


;-)
avatar
squ@le
Paysan

Messages : 132
Date d'inscription : 10/07/2008
Age : 39
Localisation : Sélestat

Revenir en haut Aller en bas

Re: le char M4 Sherman

Message par kaamelott lancelot le Mar 23 Déc - 23:47

tu accepte un paiment en 70000 fois lol! ca doit etre nickel
avatar
kaamelott lancelot
Paysan

Messages : 1486
Date d'inscription : 12/01/2008
Age : 33
Localisation : wasselonne

Revenir en haut Aller en bas

Re: le char M4 Sherman

Message par KAAMELOTT arthur le Mer 24 Déc - 8:22

ajh!!!!!!!!!!!!!bohort m'en a parler tu me le pret pour retourner le jardin !! tres belle bete, serieux 45000!!!!!!!

_________________




''Je suis chef de guerre moi ! Je ne suis pas là pour secouer des drapeaux et jouer de la trompette !"
citation kaamelottiene[/i]
avatar
KAAMELOTT arthur
Chevalier KAAMELOTT

Messages : 9154
Date d'inscription : 04/12/2007
Age : 38
Localisation : huttenheim

http://kaamelott-airsoft67.forumpro.fr

Revenir en haut Aller en bas

Re: le char M4 Sherman

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
